PCB板作為手機重要的電子部件,是手機正常運行的支撐體。手機作為電子產品,其零部件生產來自各大地方,零件的質量參差不齊,為了質量追溯每個零部件上都有屬于自己的“身份證”。而手機PCB板的身份證大多都是激光打標的二維碼,掃描二維碼就知道PCB板的生產信息,保護廠家和消費者的權益。
通過讀碼器快速完成數據采集,對產品生產狀態進行全程跟蹤記錄,建立一對一的數據關聯,實現PCB生產全流程追溯的基礎信息采集:高效準確:高效生產,無需人工介入,無接觸識別,穩定客觀且無污染。適應碼制:二維碼。條碼種類: DM碼。條碼大小: 4mm*4mm,讀取視野:長邊100mm,動態解碼:>50mm/s
,工作距離:<100mm
客戶痛點:
手機主板二維碼較多,二維碼之間需要互相關聯,二維碼位置大多是金屬面,會造成反光;人工接觸手機PCB很容易留下汗水導致PCB氧化和靜電等問題。
項目難點:
1、手機PCB生產過程中完成準確、穩定的讀碼難點
2、PCB經過生產回流焊后二維碼模糊、對比度低。同時讀取多個體積小的二維碼
3、需要保持100%的數據正確性。
應對方法:
智能AI解碼算法,專為極小碼讀取優化,可穩定從遠距離讀取分辨率較低的條碼。
AI解碼算法識別精度準,目前難以讀取的復雜條碼,都可穩定讀取。
支持高速動態解碼,最快可達1m/s。
選型:

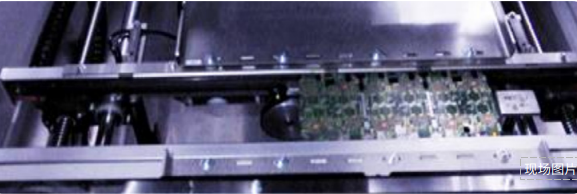

各需要讀碼的生產工位讀碼器安裝在手機PCB生產傳送帶的上方,傳送帶將生產完成的PCB送到“識別”位置,讀碼器讀取每塊PCB上的二維碼,并將解碼信息與當前生產工位操作信息關聯后上傳至mes系統。型號推薦:R-3350,數量:一臺。
優勢:

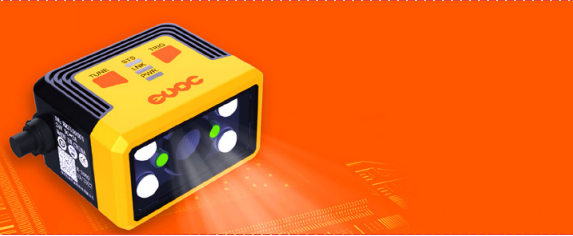

結合精準定位技術的2D Ultra 算法,即使是定位圖案損壞、模糊、畸變的二維碼也可高效定位讀取。快盈R-3000系列讀碼器讀取范圍寬,尺寸小巧,便于安裝。支持軟件觸發、外部觸發、自由運行等多種讀碼模式。
